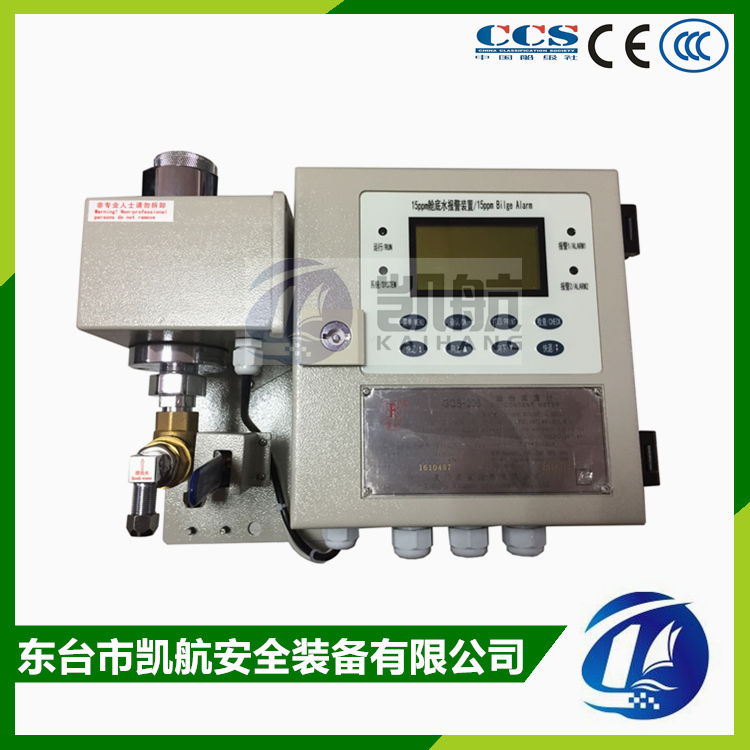

船用油份浓度计（GQS-206）
一.简介
15ppm舱底水报警装置(GQS-206油份浓度计)是根据国际海事组织IMO MEPC.107(49)决议的要求，采用红外测量技术原理和先进的微处理技术而设计的15ppm舱底水报警装置，-般与油水分离器配套使用。
本仪器经中国船级社型式认可，技术性能符合IMO MEPC.107(49)决议(2003年7月18日通过)《修订的船舶机舱舱底水防污染设备指南和技术条件》中第2部分(15ppm 舱底水报警装置型式认可试验和性能技术条件》、第3部分《防污染设备型式认可环境试验技术条件》规定。仪器设计结构合理、牢固、防护等级达到IP65。本产品不含石棉材料。适用于船舶舱底、港口、码头、厂矿企业等含油污水的检测和监控。
二.仪器主要特点、功能及性能指标
1、仪器主要特点:
(1) 采用最先进的红外测量原理及微电子处理技术，模块化设计，测量精度高:
(2)主机控制 与测量室分开的独特设计思路，克服使用环境对仪器的影响，提高仪器的系统稳定性和可靠性;
(3)测量室维护和清洗方便，避免因测量室故障(如漏水) 影响到整机性能:
(4)大屏幕液晶(LCD)显示，人性化菜单式界面，操作简单:
(5)防护等级高，防护等级为IP65.
2、仪器主要功能:
(1)实时显示时间、 油份浓度值、系统工作状态，实时记录当前数据并自动存储，快、
慢速查询历史数据并打印:
(2)仪器具有 故障自动报警及系统自查功能:
(3)两路报警输出， 用户可根据需要自行设置:
(4)具有工作状态监控功能， 仪器在断电、预热、故障、维修、清洗或更换时可自动控
制超标污水的排放。
3、仪器性能指标:
测量范图:0- 30ppm
测量精度: 15士5ppm
响应时间:≤s see
显示方式:大屏幕液晶显示(LCD)
电源: 10V12202V 50/60Hz
功耗:约15VA
报警点: 1-15ppm (用户可根据情况调节)
继电器带载能力:
最大切换电压: 250VAC/30VDC:
最大切换电流: 3A
环境温度: 1-s5C
摇摆: 22.5°
保护等级: IP65
尺寸: 298mmX 260mmX 160mm
重量:约9 kg
